三相化学耐圧防爆Dタイプの蒸化器R404aの冷蔵室の空気クーラー

起源の場所 上海、中国
ブランド名 KUB
証明 CE
モデル番号 DD/100
最小注文数量 10
パッケージの詳細 カートン
受渡し時間 25
支払条件 L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力 1年ごとの1000の部分/部分
商品の詳細
条件 新しい 重量(kg) 200
ビデオ出て行点検 提供される 販売のタイプ 通常のプロダクト
中心の部品 モーター 原産地 上海、中国
保証 1年、1年 容量のタイプ ファン モーター
冷却剤 R22/R134a /R404a ブランド KUB
保証サービスの後 オンライン サポート 適当な企業 ホテル、衣服の店、建築材料の店、機械類の修理工場、製造工場、食糧及び飲料の工場、農場、レストラン、家の使用、小売り、食料品店、プリント ショップ、建築工事、エネルギー及び他の鉱山、食糧及び飲料の店広告
ショールームの位置 どれも 機械類のテスト レポート 提供される
中心の部品の保証 1年 タイプ クーラー
銘柄 KUB 製品タイプ 冷蔵室の蒸化器
製品名 蒸気化クーラー 電圧 380v/3ph/50hz
MOQ 1
ハイライト

R22 Dのタイプ蒸化器

,

R404aの冷蔵室の空気クーラー

,

ホテルの冷蔵室の空気クーラー

メッセージ
製品の説明

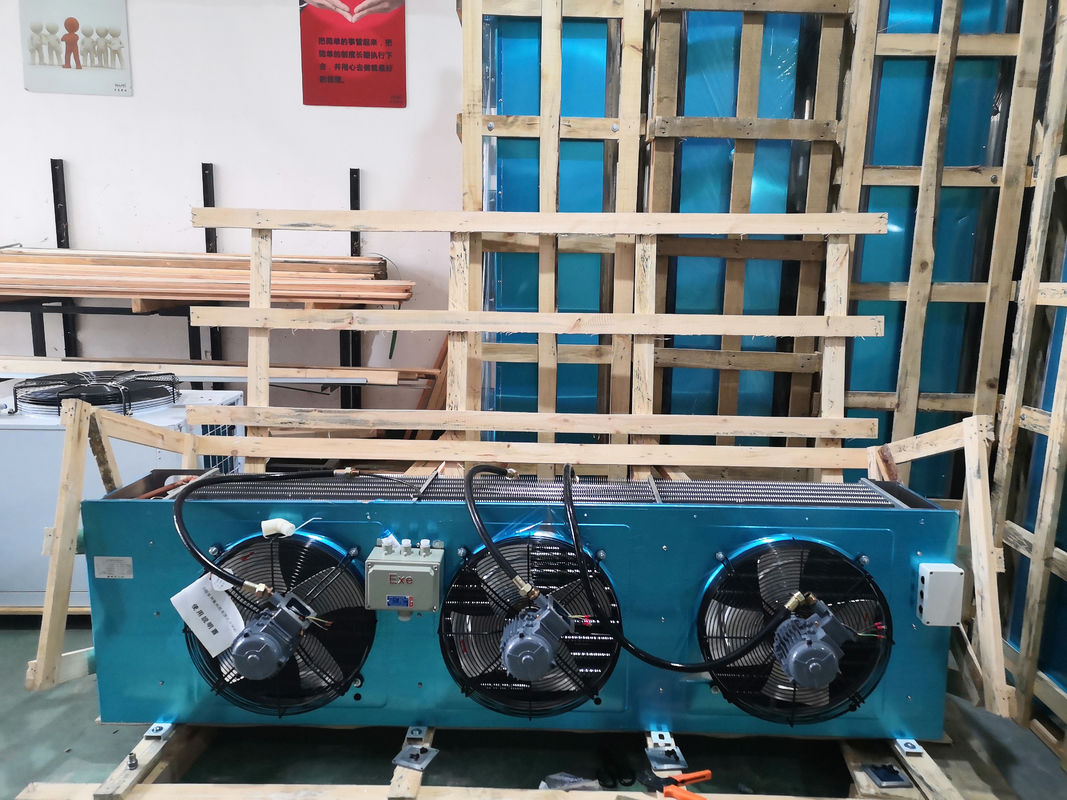

三相化学耐圧防爆Dタイプの蒸化器R404aの冷蔵室の空気クーラー
耐圧防爆モーターの特徴

(1)は増加安全耐圧防爆モーターの条件を満たしたり、火花、アークおよび危ない高温を防ぐ一連の信頼できる手段を採用し地帯2.の爆発危険な区域で安全に作動できる。

(2)ブラシレス刺激は回転整流器ディスクと、採用され、静的な刺激キャビネットは、刺激制御システム信頼できる;前方極性のスリップの刺激は影響なしで正確、である;刺激システムに信頼できるout-of-step保護および強い再ステップの機能がある;適度な回路設計は仕事の間に、排出の抵抗器熱を発生させない;刺激流れに広い調整範囲がある。

(3)同期機、AC刺激物および回転整流器ディスクは同軸である。整流器ディスクは主要なモーターと刺激物の間にまたは忍耐の座席の外にある。

(4)エンクロージャの保護クラスはIP54である。

(5) Fの等級の絶縁材は採用され、温度の上昇はB級に従って査定される。

(6)上部の水冷への変更は、すなわち、モーターの上に冷水装置を冷却する従来の干潮置かれる。

(7)機械が締まるときモーターの底のカバーで固定される、取付けられおよびmoisture-proof使用される増加安全moisture-proofヒーターは暖房のために。

(8)は良質の原料を選び、動作信頼度および増加された安全モーターの温度の条件を満たすことができる電気および機械計算のための大きい差益を残す。

(9)完全な監察の手段は取付けられている;主要なジャンクション・ボックスは差動保護のための変流器の自己バランスをとる増加安全が装備されている;固定子の巻上げは埋め込まれ、スペアー プラチナ熱抵抗は、卒業数Pt100である;水漏出監視は監視する冷水装置の漏出を置かれる;現地の温度の表示器械および遠隔信号ターミナルは両端に滑り軸受でそれぞれ取付けられている。

耐圧防爆モーター構造の特徴

通常のモーターによって比較されて、耐圧防爆モーターの構造特徴は主に基盤および端カバー間のそれぞれの接触表面が、ジャンクション・ボックスおよびジャンクション・ボックス底およびカバー耐圧防爆表面として置かれることである。通常のモーターの耐圧防爆表面と合う表面の相当な違いが、より高い密封の条件を達成するためにないが、合う区域は例えば(拡大する、停止はより長く、)合う正確さは高められる。この部分では、密封剤を加えることおよびゴム製 ガスケットを加えることのような手段は採用される;さらに、通常のモーターによって非常に気づかれない包装のジャンクション・ボックスそして内部は堅く隔離されなければならない。包装がモーター、基盤で、端カバー使用された、材料ジャンクション・ボックス、等の中の「爆発によって」形作られた圧力を一度爆発することを強さで高く、厚さで大きくなければならない防ぐことは。そしてこれらの部品のための圧力試験(一般に水圧テスト)を遂行するために、それらは修飾される後やっと組み立てられ、使用することができる。

 三相化学耐圧防爆Dタイプの蒸化器R404aの冷蔵室の空気クーラー 0





モデル 評価Qoの

ApplicationTemp

ひれスペース

Caolingの表面

Alr

流れ

空気

投球

関係 外面の軸ファン 騒音 電気霜を取り除きなさい
50Hz-R404A
SC2 入口 ourtlet Dlameter ファンごと Lwa コイル 汁受け
w mm mの³ /H m φ (mm) φ (mm) w skmm) Rpm w a db (A) Kw Kw
DL-2.1/10 2100 4.5 ≥0 10 1650 7 12 19 90 300 1380 90 0.25 54 1*0.6 0.6
DL-3.1/15 3100 4.5 ≥0 15 2*1650 7 12 19 2*90 300 1380 90 0.25 54 1*0.9 0.9
DL-4.1/20 4100 4.5 ≥0 20 2*1650 7 12 19 2*90 300 1380 90 0.25 54 1*1.3 1.3
DL-5.2/25 5200 4.5 ≥0 25 2*2670 7 12 22 2*135 350 1360 135 0.3 58 2*1.2 1.2
DL-8.3/40 8300 4.5 ≥0 40 2*3500 9 16 25 2*190 400 1370 190 0.5 60 2*1.4 1.4
DL-11.5/55 11500 4.5 ≥0 55 2*3500 9 16 25 2*190 400 1370 190 0.5 60 2*14 1.4
DL-16.7/80 16700 4.5 ≥0 80 2*4500 9 19 38 2*250 450 1380 250 0.55 62 2*1.5 1.5
DL-22/105 22000 4.5 ≥0 105 2*4500 9 19 38 2*250 450 1380 250 0.55 62 2*1.5 1.5
DL-25.8/125 25800 4.5 ≥0 125 2*4500 9 19 38 3*250 450 1380 250 0.55 62 2*2.1 2.1
DL-33.6/160 33600 4.5 ≥0 160 3*4500 9 19 38 3*250 450 1380 250 0.55 62 2*2.4 2.4
DL-38.7/185 38700 4.5 ≥0 185 3*4500 9 25 50 4*250 450 1380 250 0.55 62 2*3 3
DL-44/210 44000 4.5 ≥0 210 4*4500 9 25 50 4*250 450 1380 250 0.55 62 2*3.2 3.2
DL-52.9/260 52900 4.5 ≥0 260 4*9500 12 25 50 2*800 600 1350 800 1.5 73 5*2.7 2.7
DL-67/330 67200 4.5 ≥0 330 3*9500 12 25 50 3*800 600 1350 800 1.5 73 5*3.3 3.3
DL-85.6/450 85600 4.5 ≥0 450 3*9500 12 25 50 3*800 600 1350 800 1.5 73 5*3.5 3.5
DD-1.4/7 1400 6 ≥-18 7 1650 7 12 19 90 300 1380 90 0.25 54 1*0.6 0.6
DD-2.4/12 2400 6 ≥-18 12 2*1650 7 12 19 90 300 1380 90 0.25 54 1*0.9 0.9
DD-3/15 3000 6 ≥-18 15 2*1650 7 12 19 2*90 300 1380 90 0.25 54 1*0.9 0.9
DD-4.4/22 4400 6 ≥-18 22 2*2670 7 16 22 2*135 350 1360 135 0.3 58 2*1.2 1.2
DD-6/30 6000 6 ≥-18 30 2*3500 9 16 25 2*190 400 1370 190 0.5 60 2*1.4 1.4
DD-8/40 8000 6 ≥-18 40 2*3500 9 16 25 2*190 400 1370 190 0.5 60 2*1.4 1.4
DD-12/60 12000 6 ≥-18 60 2*4500 9 19 38 2*250 450 1380 250 0.55 62 5*1.5 1.5
DD-16/80 16000 6 ≥-18 80 2*4500 9 19 38 2*250 450 1380 250 0.55 62 5*1.5 1.5
DD-20/100 20000 6 ≥-18 100 2*4500 9 19 38 3*250 450 1380 250 0.55 62 5*2.1 2.1
DD-24/120 24000 6 ≥-18 120 3*4500 9 19 38 3*250 450 1380 250 0.55 62 5*2.4 2.4
DD-28.2/140 28000 6 ≥-18 140 3*4500 9 25 50 4*250 450 1380 250 0.55 62 5*3 3
DD-32/160 32000 6 ≥-18 160 4*4500 9 25 50 4*250 450 1380 250 0.55 62 5*3.2 3.2
DD-40/200 40000 6 ≥-18 200 4*9500 12 25 50 2*800 600 1350 800 1.5 73 8*2.7 2.7
DD-50/250 50000 6 ≥-18 250 2*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.3 3.3
DD-60/300 60000 6 ≥-18 300 3*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.5 3.5
DJ-0.8/5 800 9 ≥-25 5 1650 7 12 19 90 300 1380 90 0.25 54 1*0.6 0.6
DJ-1.3/8 1300 9 ≥-25 8 2*1650 7 12 19 2*90 300 1380 90 0.25 54 1*0.9 0.9
DJ-1.8/10 1800 9 ≥-25 10 2*1650 7 12 19 2*90 300 1380 90 0.25 54 1*1.3 1.3
DJ-2.1/15 2100 9 ≥-25 15 2*2670 7 16 22 2*135 350 1360 135 0.3 58 2*1.2 1.2
DJ-4/20 4000 9 ≥-25 20 2*3500 9 16 25 2*190 400 1370 190 0.5 60 2*1.4 1.4
DJ-6/30 6000 9 ≥-25 30 2*3500 9 19 25 2*190 400 1370 190 0.5 60 2*1.4 1.4
DJ-8/40 8000 9 ≥-25 40 2*4800 9 19 38 2*250 450 1350 800 1.5 73 5*1.5 1.5
DJ-11/55 11000 9 ≥-25 55 2*4500 9 19 38 2*250 450 1380 250 0.55 62 2*1.4 1.4
DJ-14/70 14000 9 ≥-25 70 2*4500 9 19 38 3*250 450 1380 250 0.55 62 5*2.1 2.1
DJ-17/85 17000 9 ≥-25 85 3*4500 9 19 38 3*250 450 1380 250 0.55 62 5*2.4 2.4
DJ-20/100 20000 9 ≥-25 100 3*4500 9 25 50 4*250 450 1380 250 0.55 62 5*3 3
DJ-23/115 23000 9 ≥-25 115 4*4500 9 25 50 4*250 450 1380 250 0.55 62 5*3.2 3.2
DJ-28/140 28000 9 ≥-25 140 2*9500 12 25 50 2*800 600 1350 800 1.5 73 8*2.7 2.7
DJ-34/170 34000 9 ≥-25 170 3*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.3 3.3
DJ-42/210 42000 9 ≥-25 210 3*9500 12 25 50 3*800 600 1350 800 1.5 73 8*3.5 3.5

低温貯蔵Temp=0°C、To=-7°CのひれSpace=4.5MmのためのDLのタイプ

低温貯蔵Temp=-18°C、To=-7CのひれSpace=6.0MmのためのDDのタイプ

低温貯蔵Temp=-25°C、To=-7°CのひれSpace=9.0MmのためのDJType



三相化学耐圧防爆Dタイプの蒸化器R404aの冷蔵室の空気クーラー 1





モデル 次元 重量
(網)
重量
(総体)
下水管
H B T L E1 E2 F w D
mm mm mm mm mm mm mm mm mm kg kg インチ
DL-2.1/10 440 720 310 260 530   85 90 300 21 26 3/4"
DL-3.1/15 440 970 310 260 780   85 90 300 28 33 3/4"
DL-4.1/20 440 1120 310 260 1080   85 90 300 43 48 3/4"
DL-5.2/25 440 1120 380 330 1080   85 90 300 48 53 3/4"
DL-8.1/40 560 1520 420 370 1250   95 90 300 60 65 3/4"
DL-11.5/55 560 1520 420 370 1250   95 90 300 80 85 3/4"
DL-16.7/80 660 1820 480 440 1550   95 90 300 142 147 1"
DL-22/105 660 1820 480 440 1550   95 90 300 162 167 1"
DL-25.8/125 660 2300 480 440 2030年 660 95 90 300 205 210 1"
DL-33.6/160 660 2720 480 440 2450 800 95 90 300 235 240 1"
DL-38.7/185 660 3120 480 440 2850 1400 95 90 400 265 270 1"
DL-44/210 660 3520 480 440 3250 1600 95 90 400 285 290 1"
DL-52.9/260 860 2220 730 650 1950年   95 90 300 315 320 2"
DL-67/330 860 2720 730 650 2450 800 95 90 300 355 360 2"
DL-85.6/450 860 3200 1000 650 2930 960 95 90 300 395 400 2"
DD-1.4/7 440 720 310 260 530   85 90 300 21 26 3/4"
DD-2.4/12 440 970 310 260 780   85 90 300 28 33 3/4"
DD-3/15 440 1120 310 260 1080   85 90 300 43 48 3/4"
DD-4.4/22 440 1120 380 330 1080   85 90 300 48 53 3/4"
DD-6/30 560 1520 420 370 1250   95 90 300 60 65 3/4"
DD-8/40 560 1520 420 370 1250   95 90 300 80 85 3/4"
DD-12/60 660 1820 480 440 1550   95 90 300 142 147 1"
DD-16/80 660 1820 480 440 1550   95 90 300 162 167 1"
DD-20/100 660 2300 480 440 2030年 660 95 90 300 205 210 1"
DD-24/120 660 2720 480 440 2450 800 95 90 300 235 240 1"
DD-28.2/140 660 3120 480 440 2850 1400 95 90 400 265 270 1"
DD-32/160 660 3520 480 440 3250 1600 95 90 400 285 290 1"
DD-40/200 860 2220 730 650 1950年   95 90 300 315 320 2"
DD-50/250 860 2720 730 650 2450 800 95 90 300 355 360 2"
DD-60/310 860 3200 1000 650 2930 960 95 90 300 395 400 2"
DJ-0.8/5 440 720 310 260 530   85 90 300 21 26 3/4"
DJ-1.3/8 440 970 310 260 780   85 90 300 28 33 3/4"
DJ-1.8/10 440 1120 310 260 1080   85 90 300 43 48 3/4"
DJ-2.1/15 440 1120 380 330 1080   85 90 300 48 53 3/4"
DJ-4/20 560 1520 420 370 1250   95 90 300 60 65 3/4"
DJ-6/30 560 1520 420 370 1250   95 90 300 80 85 3/4"
DJ-8/40 660 1820 480 440 1550   95 90 300 142 147 1"
DJ-11/55 660 1820 480 440 1550   95 90 300 162 167 1"
DJ-14/70 660 2300 480 440 2030年 660 95 90 300 205 210 1"
DJ-17/85 660 2720 480 440 2450 800 95 90 300 235 240 1"
DJ-20/100 660 3120 480 440 2850 1400 95 90 400 265 270 1"
DJ-23/115 660 3520 480 440 3250 1600 95 90 400 285 290 1"
DJ-28/140 860 2220 730 650 1950年   95 90 300 315 320 2"
DJ-34/170 860 2720 730 650 2450 800 95 90 300 355 360 2"
DJ-42/210 860 3200 1000 650 2930 960 95 90 300 395 400 2"



耐圧防爆モーターの分類

モーターの原則に従って1、

耐圧防爆非同期モーター、耐圧防爆同期電動機および耐圧防爆DCモーターに分かれることができる。

使用の場所に従って2、

炭鉱で使用される耐圧防爆モーターおよび工場で使用される耐圧防爆モーターに分かれることができる。

3.爆発保護の原則に従って

防爆モーター、増加された安全モーター、肯定的な圧力モーターに分かれることができモーターおよび塵の耐圧防爆モーターを非スパークさせる。

4.装置の支持によって分類されて

それは炭鉱のコンベヤー、炭鉱のウィンチのための耐圧防爆モーター、石の積込み機のための耐圧防爆モーター、炭鉱のローカル ファンのための耐圧防爆モーター、弁のための耐圧防爆モーター、ファンのための騒々しい耐圧防爆モーター、船のための耐圧防爆モーター、クレーンのための耐圧防爆モーターのための耐圧防爆モーターに分けることができ、冶金学は高圧耐圧防爆モーター、高性能の耐圧防爆モーター、高スリップの耐圧防爆モーターおよび高い開始のトルク耐圧防爆モーターのような評価される電圧そして効率のような技術的な表示器に従って増加された安全ブラシレス刺激同期電動機、また等とモーターおよび水素化装置さらに、それ、分類することができる一致する。

1. 耐圧防爆モーターは可燃性および爆発性の機会で一般に使用される

2. 耐圧防爆モーター ジャンクション・ボックスのシーリングは通常のモーターのそれよりよい

3. 耐圧防爆モーターの最低の保護レベルは通常のモーターにIP23、IP44、IP54、IP55およびIP56がある、従って出現と区別することができるが、IP55である。

4. 耐圧防爆モーターは可燃性および爆発性の場所で使用することができる操作の間に電気火花を作り出さないモーターであり。

5. 防爆耐圧防爆モーターは防爆構造を備えている。爆発がモーターの中に起こる場合、防爆構造の保護に、電気火花はそれにより二次爆発の発生を避けるモーター貝の外部から、脱出しないよる。

6. 耐圧防爆モーターは炭鉱の、石油および天燃ガスの、石油化学および化学工業で主に使用される。さらに、それは、製紙処理する織物のようなセクターでまた広く利用されている、冶金学、都市ガス、交通機関、穀物およびオイルおよび薬。

7. 主力装置としてポンプ、ファン、圧縮機および他の伝達機械類を運転するのに、通常耐圧防爆モーターが使用されている。
