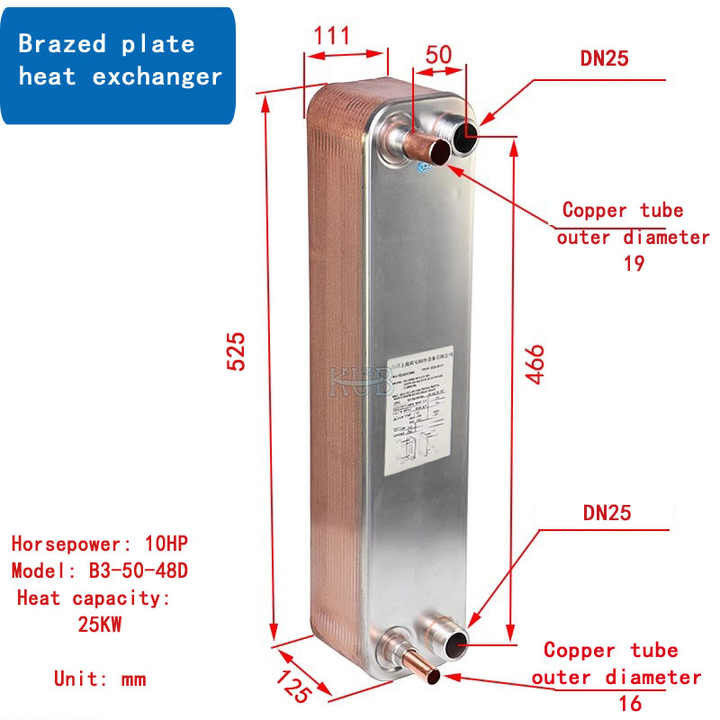

B3-50-48D 安い価格 10HP熱交換器蒸発器 銅/不?? 鋼 304/316 溶接板熱交換器 メーカー

製品構造

溶接板熱交換器の設置・使用・整備

インストール

1プレート式熱交換器は垂直に設置し,水平または傾斜の設置は,熱交換器の熱交換効率を大幅に低下させるだけでなく,冷蔵庫の容量も増加します

熱交換器に氷が形成され 凍結するのも簡単です

2B3-014,B3-015,B3-020,B3-026型の小型プレート熱交換器 (≤30個) は,パイプラインに直接設置することができる.上記のモデルおよび他の大型モデルの大きなプレート熱交換器は,衝撃吸収プレートに設置するか,ボルトで固定する必要があります.振動が発生する場合は,衝撃吸収接続を使用する必要があります.

3特殊な設計ケースを除き,熱交換器をシステムに接続する際には,熱側介質の入口と出口と冷側介質の入口と出口の接続管が上向きに接続されていることを確保する必要があります.

良好なコンベクト熱伝送を保証し,接続エラーを避ける.

4プレート熱交換器とパイプラインを溶接する際に,接触面を最初に拭き,油脂を除去する必要があります.溶解剤とガス酸塩 (または銀粉) はブラシで刷りましょう. 銅管はインターフェースに挿入され,銀の溶接棒で溶接する必要があります. 45%以上の銀を含んでいます. 溶接時,炎をパイプに向かって方向化します.最大温度は650°Cを超えない同じ溶接点で溶接する

内部酸化を防ぐために,保護のために熱交換器の内部に窒素ガスを満たす必要があります.

5B3-095 以降の大きなプレート式熱交換器をパイプラインで溶接するときは,高温にさらされないように湿った布を接口に巻く必要があります.暖かいエリアを制限するためにパイプラインとインターフェースの端に角 (通常30°) を作って,TGまたはMG溶接を使用する.

使用および保守に関する注意事項

1阻塞防止

熱交換器のチャネルに外物や重度のスケーリングが侵入すると,チャネルブロックが発生します.蒸発器で使用すると,それは氷化を引き起こし,コンデンサで使用すると,腐食を引き起こす熱交換器の構造を損傷し,内部に漏れを起こす.熱交換器を通過する前に,そしてそれを通過した後,常に介質の圧力損失変化に注意を払う必要があります.. 圧力が急激に増加した場合,洗浄および熱交換器の保守のために機械を間に合うように停止する必要があります.より大きな損失を避けるため,新しい熱交換器を間に合うように交換する必要があります..

2防氷

A. 蒸発 温度 が 液体 側 の 凍結 点 に 近づく と,防凍 剤 を 用いる べき です.

B 冷却剤が注入されすぎず,蒸発温度が低すぎないようにするため熱交換器のチャネルのスケーリングと遮断による氷の形成を防ぐために,定期的な清掃と保守が行われる必要があります.D,高硬度水を柔らかくして,スケーリングによる熱交換器チャネルの遮断による氷形成を防止する.

E,低環境温度による熱交換器内の凍結を防ぐために,使用していないときに排水装置を設置し,熱交換器を空ける

F. 熱交換器に入ってくる繊維,フラクルメント,およびより大きな残骸を防ぐために,1ミリメートル未満の穴を持つフィルタースクリーンを設置し使用する.そして,熱交換器のチャネルが詰まると氷が形成されないように

G. 圧縮機の動作前,その間,そしてその後に安定した水流を確保するために,水流スイッチを設置し,システムの動作中に突然の水ポンプの停止を避ける.

H,低電圧保護制御スイッチをインストールして,低吸気圧を防ぐ

1拡張バルブを設置した後,温度保護コントローラを設置し,圧縮機が
3. 腐食防止

A. 熱交換器の腐食を防ぐために,熱交換器が設置され,使用される環境,および熱交換に使用される媒体は,ステンレス鋼や銅金属に腐食性がない (熱交換媒体の塩化物イオンと硫酸物イオンの含有量は,一般的に100mg/1) を超えてはならない..

B. 熱交換器に入って遮断を防ぐために, 1 ミリメートル未満の穴を持つフィルターを使用します.

C. 汚れが起きると熱交換器を即座に掃除する.

D システムの安定性を確保し,システムパイプライン圧力の重度の変化または頻繁な変化によって発生する熱交換器プレートのストレス腐食を回避する.

E,システムが動作を停止し,長時間休止状態にある場合,熱交換器の液体を排水する必要があります.
4清掃

プレート熱交換器の動作中に気圧が著しく下がると,スケールが形成されたことを意味します.一般的に,油っぽいスケールは清掃剤で清掃する必要があります.体重が大きければ24時間逆洗浄のために,不老鋼金属と銅金属を損傷しない化学物質を使用する必要があります (5%濃度のリン酸や過酸化酸,アリス酸,カルボキシル酸洗浄する際に,洗浄溶液の流れ速度は圧力下での水ポンプで制御されるべきです.最適な流れ速度は1.元の溶液の流量5〜2倍洗浄後,システム起動前にシステム内の洗浄液を洗浄するために大量の清潔な水を使用する必要があります.
