bitzer 6HE-35 コンパクト・セミ・ヘルメティック・パラレル・ラック冷蔵庫 BBSシリーズ
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xType | Compressor | After-sales service provided | Engineers available to service machinery overseas |
---|---|---|---|
Refrigerant | R404a | Cooling capacity | From 1800W to 95600W |
Voltage | 380V/3Ph/50Hz | Application | Cold Storage Room Freezer Room |
ハイライト | 半密閉平行棚の冷凍,密集した平行棚の冷凍,R404aの平行棚の冷凍 |

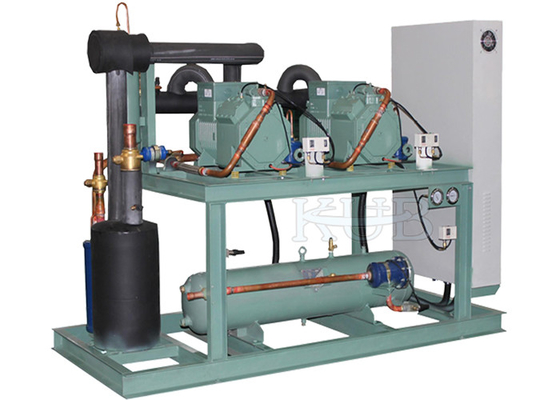

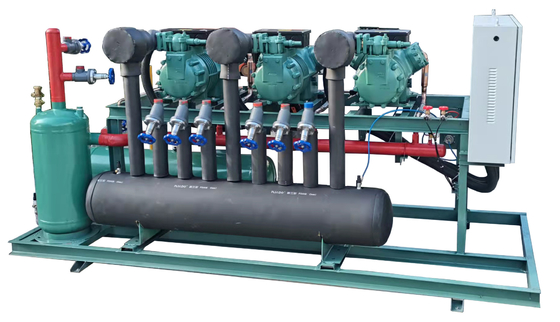

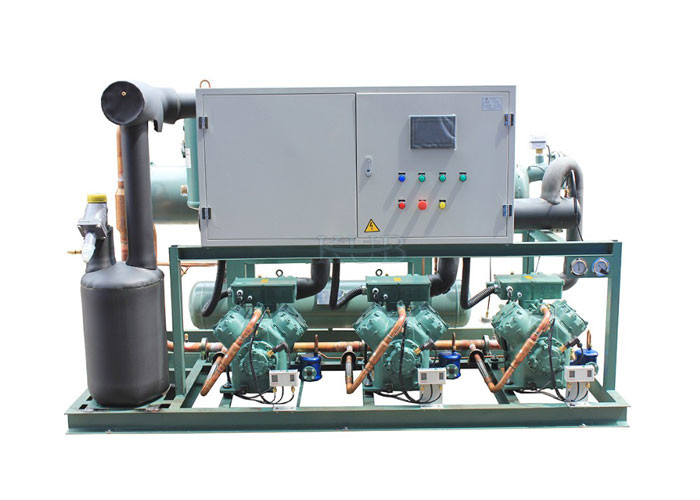

BBSシリーズ 半密封式圧縮機 棚 平行冷蔵設備
1生産の仕様
◆ ビスター ECOLINE シリーズ の 半密封式 コンプレッサー
◆複数のコンプレッサーが並列接続され,より大きな容量を供給し,同じ放出管,吸い管,コンデンサを共有しました.
液体受容器など
◆ 組み立て が 簡単 で サイズ も 小さくて コンパクト な 設計.
◆ 操作コストを節約するために,冷却容量に応じて多段階のエネルギー調整.
3ほら ほら
●コンプレッサー
● カーンケース の 暖房
●振動除去装置
●オイル分離機
●オイルバランスシステム
●オイルフィルター
●受信機
●ドライヤー&フィルター
● 眼鏡
●ガス分離機
●吸気フィルター
● 圧力 調節器
● 圧力計
●油保護具 (油ポンプ付き)
●シリンダー扇風機 (低気温装置)
●電気制御
空気冷却 コンデンサまたは蒸発 コンデンサはオプションです

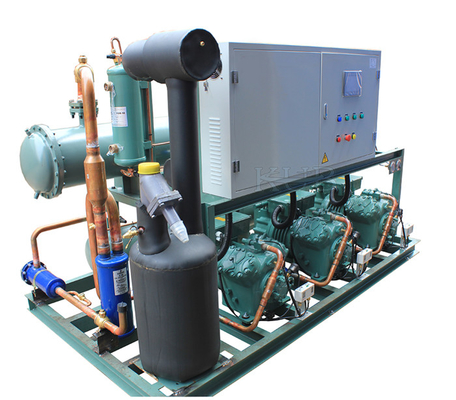

水冷却装置については:
●コンプレッサー
● カーンケース の 暖房
●振動除去装置
●オイル分離機
●オイルバランスシステム
●オイルフィルター
●水冷却器
●ドライヤー&フィルター
● 眼鏡
●ガス分離機
● 圧力 調節器
● 圧力計
●油保護具 (油ポンプ付き)
●シリンダー扇風機 (低気温装置)
●電気制御
注記:
コンプレッサーラックコントローラが標準部品として使用され,PLCコントローラがオプションです.
4.2 水冷蔵ラック
4.2.1 中気温 (Te -5~20°C)
4.2.1.1 冷却剤R22
4.2.1.1.1 水冷蔵型ミッドテンプ2圧縮機ラック
モデル | BBS2 | |||||||||||
20MB | 30MB | 40MB | 50MB | 60MB | 70MB | 80MB | 100MB | |||||
温度 ((°C) | -5°C~5°C | |||||||||||
冷却剤 | R22 | |||||||||||
電源 | 380V/50HZ | |||||||||||
コントロール | タイプ | 半密閉式 | ||||||||||
コンプリートモデル | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE -30 | 6HE-35 | 6GE -40 | 6FE-50 | ||||
Qty | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
コンデンサー | タイプ | シェル&チューブ | ||||||||||
冷却水 (m)3/h) | 13 | 18 | 20.6 | 28 | 32 | 38 | 48 | 58 | ||||
接続器のサイズ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 3インチ | 3インチ | 3インチ | 4インチ | ||||
キャプテン&ワット | について -5°C |
カップ (W) | 44600 | 61800 | 72800 | 96800 | 112200 | 145400 | 166800 | 200800 | ||
インプット (KW) | 13.62 | 18.98 | 22.24 | 29.78 | 34.28 | 44.8 | 51.4 | 62.6 | ||||
について -10°C |
カップ (W) | 35860 | 49600 | 58600 | 78200 | 90800 | 117200 | 134600 | 162200 | |||
インプット (KW) | 12.66 | 17.58 | 20.68 | 27.76 | 32.02 | 41.8 | 48.0 | 58.4 | ||||
について -15°C |
カップ (W) | 28360 | 39080 | 46400 | 62200 | 72400 | 93200 | 107000 | 129200 | |||
インプット (KW) | 11.56 | 16.0 | 18.9 | 25.46 | 29.42 | 38.24 | 44.0 | 53.8 | ||||
コネ コート |
液体出口 接続 (mm) | φ42 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | φ76 | |||
ガス接続 (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||||
総サイズ | L ((ミリ) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |||
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.1.1.2 水冷蔵されたミッドテンプ3コンプレッサーラック
モデル | BBS3 | |||||||||||
30MB | 45MB | 60MB | 75MB | 90MB | 105MB | 120MB | 150MB | |||||
温度 ((°C) | -5°C~5°C | |||||||||||
冷却剤 | R22 | |||||||||||
電源 | 380V/50HZ | |||||||||||
来てくれ | タイプ | 半密閉式 | ||||||||||
コンプリートモデル | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE -30 | 6HE-35 | 6GE -40 | 6FE-50 | ||||
Qty | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
コンデンサー | タイプ | シェル&チューブ | ||||||||||
冷却水 (m)3/h) | 20 | 26 | 31 | 42 | 50 | 57 | 71 | 86 | ||||
接続器のサイズ | 2 1/2 インチ | 2 1/2 インチ | 3インチ | 3インチ | 3インチ | 4インチ | 5インチ | 5インチ | ||||
キャプテン&ワット | について -5°C |
カップ (W) | 66900 | 92700 | 109200 | 145200 | 168300 | 218100 | 250200 | 301200 | ||
インプット (KW) | 20.43 | 28.47 | 33.36 | 44.67 | 51.42 | 67.2 | 77.1 | 93.9 | ||||
について -10°C |
カップ (W) | 53790 | 74400 | 87900 | 117300 | 136200 | 175800 | 201900 | 243300 | |||
インプット (KW) | 18.99 | 26.37 | 31.02 | 41.64 | 48.03 | 62.7 | 72.0 | 87.6 | ||||
について -15°C |
カップ (W) | 42540 | 58620 | 69600 | 93300 | 108600 | 139800 | 160500 | 193800 | |||
インプット (KW) | 17.34 | 24.0 | 28.35 | 38.19 | 44.13 | 57.36 | 66.0 | 80.7 | ||||
コネ コート |
液体出口 接続 (mm) | φ54 | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |||
ガス接続 (mm) | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | ||||
総サイズ | L ((ミリ) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |||
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.1.1.3 水冷 LED ミッドテンプ 4 コンプレッサーラック
モデル | BBS4 | |||||||||
40MB | 60MB | 80MB | 100MB | 120MB | 140MB | 160MB | 200MB | |||
温度 ((°C) | -5°C~5°C | |||||||||
冷却剤 | R22 | |||||||||
電源 | 380V/50HZ | |||||||||
コントロール | タイプ | 半密閉式 | ||||||||
コンプリートモデル | 4VES-10 | 4PES-15 | 4NES-20 | 4HE-25 | 4GE -30 | 6HE-35 | 6GE -40 | 6FE-50 | ||
Qty | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
コンデンサー | タイプ | シェル&チューブ | ||||||||
冷却水 (m3/h) |
26 | 35 | 41 | 55 | 65 | 76 | 95 | 115 | ||
接続器のサイズ | 2 1/2 インチ | 3インチ | 3インチ | 4インチ | 4インチ | 5インチ | 5インチ | 5インチ | ||
キャプテン&ワット | について -5°C |
カップ (W) | 89200 | 123600 | 145600 | 193600 | 224400 | 290800 | 333600 | 401600 |
インプット (KW) | 27.24 | 37.96 | 44.48 | 59.56 | 68.56 | 89.6 | 102.8 | 125.2 | ||
について -10°C |
カップ (W) | 71720 | 99200 | 117200 | 156400 | 181600 | 234400 | 269200 | 324400 | |
インプット (KW) | 25.32 | 35.16 | 41.36 | 55.52 | 64.04 | 83.6 | 96.0 | 116.8 | ||
について -15°C |
カップ (W) | 56720 | 78160 | 92800 | 124400 | 144800 | 186400 | 214000 | 258400 | |
インプット (KW) | 23.12 | 32.0 | 37.8 | 50.92 | 58.84 | 76.48 | 88.0 | 107.6 | ||
コネ | 液体出口 接続 (mm) | φ54 | Φ67 | φ76 | φ76 | φ108 | φ108 | φ108 | φ133 | |
ガス接続 (mm) | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
総サイズ | L ((ミリ) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.1.2 冷却剤R404A/R507A
4.2.1.2.1 水冷 Med. Temp 2 コンプレッサーラック
モデル | BBS2 | |||||||||
18MBY | 24MBY | 28MBY | 36MBY | 46MBY | 56MBY | 68MBY | 88MBY | |||
温度 ((°C) | -5°C~5°C | |||||||||
冷却剤 | R404A/R507A | |||||||||
電源 | 380V/50HZ | |||||||||
コントロール | タイプ | 半密閉式 | ||||||||
コンプリートモデル | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
Qty | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
コンデンサー | タイプ | シェル&チューブ | ||||||||
冷却水 (m3/h) |
16.5 | 19 | 22.5 | 30 | 35 | 41 | 51 | 62 | ||
接続器のサイズ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 3インチ | 3インチ | 3インチ | 4インチ | ||
キャプテン&ワット | について -5°C |
カップ (W) | 53800 | 61800 | 73400 | 97800 | 113000 | 143600 | 166400 | 200000 |
インプット (KW) | 19.2 | 21.44 | 25.82 | 34.72 | 41.4 | 51 | 61.4 | 73.6 | ||
について -10°C |
カップ (W) | 43000 | 49000 | 58400 | 79000 | 91400 | 116000 | 135000 | 162200 | |
インプット (KW) | 17.66 | 19.7 | 23.86 | 32.16 | 38.26 | 47.2 | 57.0 | 68.6 | ||
について -15°C |
カップ (W) | 33780 | 38320 | 46000 | 62800 | 73000 | 92400 | 108400 | 130000 | |
インプット (KW) | 15.98 | 17.76 | 21.68 | 29.38 | 34.88 | 43.2 | 52.2 | 63.2 | ||
コネクト r |
液体出口 接続 (mm) | φ42 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | φ76 | |
ガス接続 (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||
総サイズ | L ((ミリ) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.1.2.2 水冷 Med. Temp 3 コンプレッサーラック
モデル | BBS3 | |||||||||
27MBY | 36MBY | 42MBY | 54MBY | 69MBY | 84MBY | 102MBY | 132MBY | |||
温度 ((°C) | -5°C~5°C | |||||||||
冷却剤 | R404A/R507A | |||||||||
電源 | 380V/50HZ | |||||||||
コントロール | タイプ | 半密閉式 | ||||||||
コンプリートモデル | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
Qty | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
コンデンサー | タイプ | シェル&チューブ | ||||||||
冷却水 (m3/h) |
24.5 | 28 | 34 | 45 | 52 | 62 | 77 | 92 | ||
接続器のサイズ | 2 1/2 インチ | 2 1/2 インチ | 3インチ | 3インチ | 3インチ | 4インチ | 5インチ | 5インチ | ||
キャプテン&ワット | について -5°C |
カップ (W) | 80700 | 92700 | 110100 | 146700 | 169500 | 215400 | 249600 | 300000 |
インプット (KW) | 28.8 | 32.16 | 38.73 | 52.08 | 62.1 | 76.5 | 92.1 | 110.4 | ||
について -10°C |
カップ (W) | 64500 | 73500 | 87600 | 118500 | 137100 | 174000 | 202500 | 243300 | |
インプット (KW) | 26.49 | 29.55 | 35.79 | 48.24 | 57.39 | 70.8 | 85.5 | 102.9 | ||
について -15°C |
カップ (W) | 50670 | 57480 | 69000 | 94200 | 109500 | 138600 | 162600 | 195000 | |
インプット (KW) | 23.97 | 26.64 | 32.52 | 44.07 | 52.32 | 64.8 | 78.3 | 94.8 | ||
コネクタ | 液体出口 接続 (mm) | φ54 | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |
ガス接続 t (mm) | φ22 | φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | ||
総サイズ | L ((ミリ) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
凝縮温度40°Cの条件下での冷却容量と入力電力の上
4.2.1.2.3 水冷 Med. Temp 4 コンプレッサーラック
モデル | BBS4 | |||||||||
36MBY | 48MBY | 56MBY | 72MBY | 92MBY | 112MBY | 136MBY | 176MBY | |||
温度 ((°C) | -5°C~5°C | |||||||||
冷却剤 | R404A/R507A | |||||||||
電源 | 380V/50HZ | |||||||||
コントロール | タイプ | 半密閉式 | ||||||||
コンプリートモデル | 4TES-9Y | 4PES-12Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
Qty | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
コンデンサー | タイプ | シェル&チューブ | ||||||||
冷却水 (m3/h) |
33 | 38 | 45 | 60 | 70 | 82 | 102 | 123 | ||
接続器のサイズ | 2 1/2 インチ | 3インチ | 3インチ | 4インチ | 4インチ | 5インチ | 5インチ | 5インチ | ||
キャプテン&ワット | について -5°C |
カップ (W) | 107600 | 123600 | 146800 | 195600 | 226000 | 287200 | 332800 | 400000 |
インプット (KW) | 38.4 | 42.88 | 51.64 | 69.44 | 82.8 | 102 | 122.8 | 147.2 | ||
について -10°C |
カップ (W) | 86000 | 98000 | 116800 | 158000 | 182800 | 232000 | 270000 | 324400 | |
インプット (KW) | 35.32 | 39.4 | 47.72 | 64.32 | 76.52 | 94.4 | 114.0 | 137.2 | ||
について -15°C |
カップ (W) | 67560 | 76640 | 92000 | 125600 | 146000 | 184800 | 216800 | 260000 | |
インプット (KW) | 31.96 | 35.52 | 43.36 | 58.76 | 69.76 | 86.4 | 104.4 | 126.4 | ||
コネクタ | 液体出口 接続 (mm) | φ54 | Φ67 | φ76 | φ76 | φ108 | φ108 | φ108 | φ133 | |
ガス接続 (mm) |
φ28 | φ28 | φ35 | φ35 | φ42 | φ42 | φ42 | φ42 | ||
総サイズ | L ((ミリ) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.2 水冷低温 (Te-20~-40°C.冷却剤R404A/R507A)
4.2.2.1 水冷蔵低温2圧縮機ラック
モデル | BBS2 |
||||||||
18LBY | 28LBY | 36LBY | 46LBY | 56LBY | 68LBY | 88LBY | |||
温度 ((°C) | -15°C〜30°C | ||||||||
冷却剤 | R404A/R507A | ||||||||
電源 | 380V/50HZ | ||||||||
コントロール | タイプ | 半密閉式 | |||||||
コンプリートモデル | 4TES-9Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
Qty | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
コンデンサー | 液体出口 | シェル&チューブ | |||||||
ガス接続 (mm) | 7.5 | 10 | 14 | 16 | 20 | 25 | 29 | ||
液体出口 接続 (mm) | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 3インチ | ||
キャプテン&ワット | について -25°C |
カップ (W) | 19880 | 27000 | 38100 | 44800 | 56000 | 67200 | 80200 |
インプット (KW) | 12.4 | 16.9 | 23.4 | 27.8 | 34.5 | 42.2 | 51.0 | ||
について -30°C |
カップ (W) | 14740 | 20000 | 28760 | 34000 | 42400 | 51600 | 61000 | |
インプット (KW) | 10.6 | 14.5 | 20.4 | 24.2 | 29.94 | 36.9 | 44.8 | ||
について -35°C |
カップ (W) | 10600 | 14400 | 21100 | 25240 | 31140 | 38580 | 45400 | |
インプット (KW) | 8.9 | 12.0 | 17.4 | 20.7 | 25.42 | 31.8 | 38.5 | ||
について -40°C |
カップ (W) | 7320 | 9960 | 14880 | 18100 | 22000 | 28000 | 32380 | |
インプット (KW) | 7.3 | 9.8 | 14.6 | 17.4 | 21.02 | 26.9 | 32.4 | ||
コネ コート |
液体出口 接続 (mm) | φ54 | φ54 | φ54 | φ66 | φ66 | φ76 | φ76 | |
ガス接続 (mm) | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | φ28 | ||
総サイズ | L ((ミリ) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.2.2 水冷低 Te mp3 コンプレッサーラック
モデル | BBS3 | ||||||||
27LB | 42LB | 54LB | 69LB | 84LB | 102LB | 132LB | |||
温度 ((°C) | -15°C〜30°C | ||||||||
冷却剤 | R404A/R507A | ||||||||
電源 | 380V/50HZ | ||||||||
コントロール | タイプ | 半密閉式 | |||||||
コンプリートモデル | 4TES-9Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
Qty | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
コンデンサー | 液体出口 接続 (mm) | シェル&チューブ | |||||||
ガス接続 (mm) | 11 | 15 | 21 | 24 | 29 | 36 | 43.5 | ||
液体出口 接続 (mm) | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 2 1/2 インチ | 3インチ | 3インチ | 3インチ | ||
キャプテン&ワット | について -25°C |
カップ (W) | 29800 | 40560 | 57150 | 67200 | 84000 | 100800 | 120300 |
インプット (KW) | 18.6 | 25.4 | 35.2 | 41.6 | 51.75 | 63.3 | 76.5 | ||
について -30°C |
カップ (W) | 22100 | 30000 | 43140 | 51000 | 63600 | 77400 | 91500 | |
インプット (KW) | 15.9 | 21.7 | 30.6 | 36.3 | 44.91 | 55.4 | 67.2 | ||
について -35°C |
カップ (W) | 15900 | 21660 | 31650 | 37860 | 46710 | 57870 | 68100 | |
インプット (KW) | 13.3 | 18.1 | 26.1 | 31.0 | 38.13 | 47.7 | 57.8 | ||
について -40°C |
カップ (W) | 11000 | 14940 | 22300 | 27150 | 33000 | 41970 | 48570 | |
インプット (KW) | 10.89 | 14.6 | 21.8 | 26.0 | 31.53 | 40.4 | 48.6 | ||
コントロール エクター |
液体出口 接続 (mm) | φ54 | φ54 | φ66 | φ76 | φ76 | φ108 | φ108 | |
ガス接続 (mm) | φ22 | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | ||
総サイズ | L ((ミリ) | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | 2950 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
40 °C の冷却温度下での冷却容量と入力電力の上
4.2.2.3 水冷蔵低温4圧縮機ラック
モデル | BBS4 | ||||||||
36LBY | 56LBY | 72LBY | 92LBY | 112LBY | 136LBY | 176LBY | |||
温度 ((°C) | -15°C〜30°C | ||||||||
冷却剤 | R404A/R507A | ||||||||
電源 | 380V/50HZ | ||||||||
コントロール | タイプ | 半密閉式 | |||||||
コンプリートモデル | 4TES-9Y | 4NES-14Y | 4HE-18Y | 4GE -23Y | 6HE-28Y | 6GE-34Y | 6FE-44Y | ||
Qty | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
コンデンサー | 液体出口 接続 (mm) | シェル&チューブ | |||||||
ガス接続 (mm) | 15 | 20 | 28 | 32 | 40 | 48 | 58 | ||
液体出口 接続 (mm) | 2 1/2 インチ | 2 1/2 インチ | 3インチ | 3インチ | 3インチ | 4インチ | 4インチ | ||
キャプテン&ワット | について -25°C |
カップ (W) | 39760 | 54000 | 76200 | 89600 | 112000 | 134400 | 160400 |
インプット (KW) | 24.8 | 33.8 | 46.9 | 55.5 | 69.0 | 84.4 | 102.0 | ||
について -30°C |
カップ (W) | 29480 | 40000 | 57520 | 68000 | 84800 | 103200 | 122000 | |
インプット (KW) | 21.2 | 28.9 | 40.8 | 48.4 | 59.88 | 73.8 | 89.6 | ||
について -35°C |
カップ (W) | 21200 | 28880 | 42200 | 50480 | 62280 | 77160 | 90800 | |
インプット (KW) | 17.8 | 24.1 | 34.8 | 41.4 | 50.84 | 63.6 | 77.0 | ||
について -40°C |
カップ (W) | 14640 | 19920 | 29760 | 36200 | 44000 | 55960 | 64760 | |
インプット (KW) | 14.5 | 19.5 | 29.1 | 34.7 | 42.04 | 53.8 | 64.8 | ||
コネクタ | 液体出口 接続 (mm) | φ66 | φ66 | φ76 | φ76 | φ108 | φ108 | φ108 | |
ガス接続 (mm) | φ22 | φ28 | φ28 | φ28 | φ35 | φ35 | φ35 | ||
総サイズ | L ((ミリ) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | |
W ((ミリ) | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | ||
H (mm) | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 | 1850 |
